MAX8722CEEG+T照明，镇流器控制器-型号参数

品牌：	MAXIM/美信
型号：	MAX8722CEEG+T
封装：	QSOP
批号：	2108+
数量：	2839
RoHS：	是
产品种类：	电子元器件
最小工作温度：	-20C
最大工作温度：	125C
最小电源电压：	4.5V
最大电源电压：	9.5V
长度：	4.6mm
宽度：	9.9mm
高度：	1.5mm

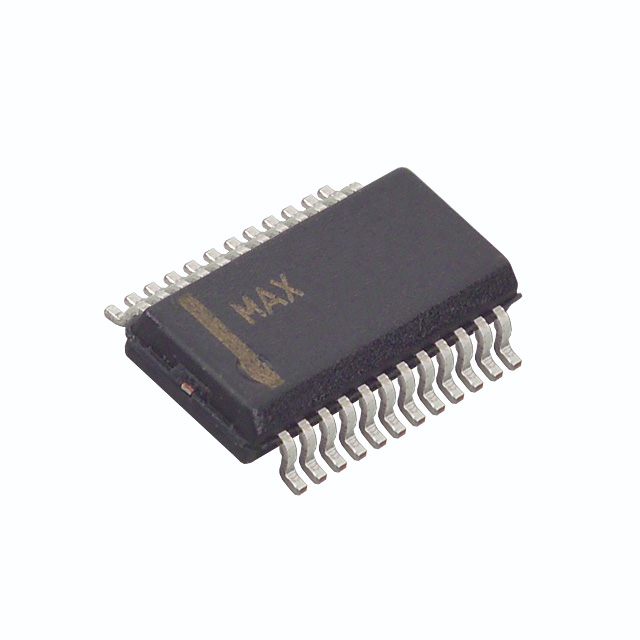

MAX8722C集成背光控制器经过优化，可使用全桥谐振逆变器架构驱动冷阴极荧光灯（CCFL）。谐振操作最大限度地提高了打击能力，并在整个输入范围内提供了接近正弦的波形，以提高CCFL的寿命。该控制器在宽输入电压范围（4.6V至28V）内工作，具有高的光功率效率。该设备还包括安全功能，可有效防止许多单点故障，包括熄灭和短路故障。MAX8722C通过使用数字脉宽调制（DPWM）方法“斩波”灯电流来实现10:1的调光范围。DPWM频率可以用电阻器精确地调节或者与外部信号同步。亮度由CNTL引脚上的模拟电压控制。该器件直接驱动全桥逆变器的四个外部n沟道功率MOSFET。内部5.4V线性稳压器为MOSFET驱动器、DPWM振荡器和大多数内部电路供电。MAX8722C采用低成本的24引脚QSOP封装，可在-40°C至+85°C的温度范围内工作。
