| 品牌： | MAXIM/美信 |
| 型号： | MAX1739EEP+ |

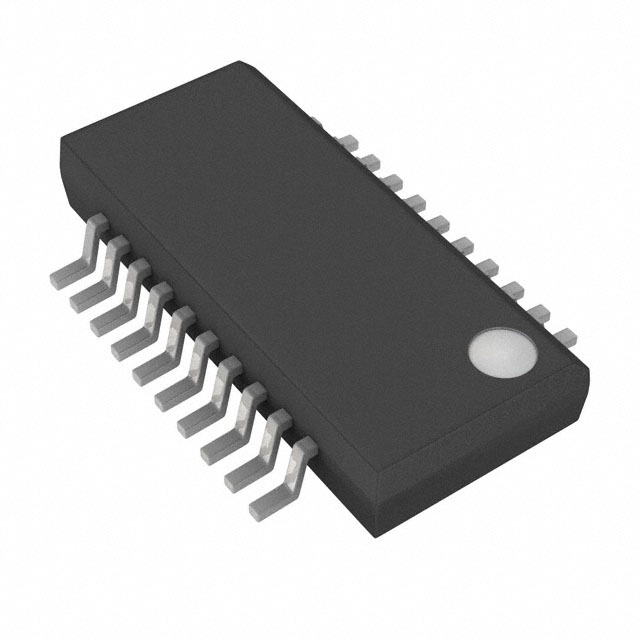

| 封装： | SSOP20 |
| 批号： | 22+ |
| 数量： | 39856 |
| 制造商： | Maxim Integrated |
| 产品种类： | 显示驱动器和控制器 |
| RoHS： | 是 |
| 系列： | MAX1739 |
| 产品： | Controllers |
| 显示器类型： | CCFL |
| 工作电源电压： | 4.6 V to 28 V |
| 最小工作温度： | - 40 C |
| 最大工作温度： | + 85 C |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | QSOP-20 |
| 商标： | Maxim Integrated |
| 工作电源电流： | 3.2 mA |
| Pd-功率耗散： | 727 mW |
| 产品类型： | Display Drivers & Controllers |
| 工厂包装数量： | 50 |
| 子类别： | Driver ICs |
| 零件号别名： | MAX1739 |
| 单位重量： | 241.200 mg |
MAX1739/MAX1839全集成控制器经过优化，可使用行业验证的Royer振荡器逆变器架构驱动冷阴极荧光灯（CCFL）。Royer架构在整个输入范围内提供接近正弦的驱动波形，以最大限度地延长CCFL的寿命。MAX1739/MAX1839优化了这种架构，使其能够在宽输入电压范围内工作，实现高效率，并最大限度地扩大调光范围。MAX1739/MAX1839可根据需要监控和限制变压器中心抽头电压。这确保了变压器上的最小电压应力，从而延长了变压器的使用寿命并简化了其设计要求。这些控制器还提供针对许多其他故障条件的保护，包括熄灭和降压短路故障。这些控制器通过同时调节灯电流和使用数字调节脉宽调制（DPWM）方法“斩波”CCFL来实现50:1的调光范围。CCFL亮度由模拟电压控制，或通过与SMBusTM兼容的双线接口（MAX1739）设置。MAX1739/MAX1839驱动一个外部高侧N沟道功率MOSFET和两个低侧N沟道功率MOSFET，所有这些都与Royer振荡器同步。内部5.3V线性稳压器为MOSFET驱动器和大部分内部电路供电。MAX1739/MAX1839采用节省空间的20引脚QSOP封装，可在-40°C至+85°C的温度范围内工作。
