| 品牌： | MAXIM |
| 型号： | MAX8785ETI+ |

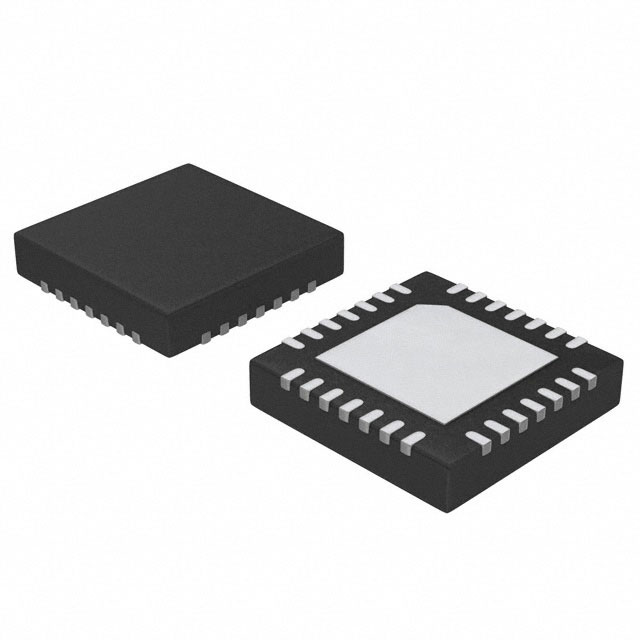

| 封装： | QFN28 |
| 批号： | 20+ |
| 数量： | 5796 |
| 描述： | IC CCFL CNTRL 63KHZ 28TQFN |
| 对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况： | 无铅/符合限制有害物质指令(RoHS3)规范要求 |
| 湿气敏感性等级 （MSL）： | 1（无限） |
| 详细描述： | CCFL-控制器-控制器-57kHz-~-63kHz-是-28-TQFN（5x5） |
| 数据列表： | MAX8785A; |
| 标准包装： | Part Numbering System; |
| 包装： | 60 |
| 零件状态： | 管件 |
| 类别： | 停產 |
| 产品族： | 集成电路（IC） |
| 系列： | PMIC - 照明，镇流器控制器 |
| 类型： | CCFL 控制器 |
| 频率： | 57kHz ~ 63kHz |
| 电压 - 电源： | 4.5V ~ 28V |
| 电流 - 电源： | 1.5mA |
| 电流 - 灌/拉输出： | - |
| 调光： | 是 |
| 工作温度： | -40°C ~ 85°C |
| 安装类型： | 表面贴装型 |
| 封装/外壳： | 28-WFQFN 裸露焊盘 |
| 供应商器件封装： | 28-TQFN（5x5） |
笔记本电脑和便携式电子显示器中使用的液晶显示器（LCD）外壳和冷阴极荧光灯（CCFL）正变得越来越窄，从而产生了对薄型CCFL电源的需求。压电变压器（PZT）的最新进展使开发用于便携式显示器的更小、更高效、更安全的背光逆变器成为可能。压电变压器在效率、EMI要求、人身安全和形状因数方面表现出比磁性变压器更好的性能。MAX8785A是一款用于基于压电变压器的背光电源的全桥CCFL控制器。全桥拓扑结构提供了高光谱纯度正弦驱动，有助于PZT有效地将电能转换为机械能并转换回电能。MAX8785A采用前馈控制架构，在保持相对恒定的开关频率的同时，提供出色的线路和负载调节。MAX8785A提供针对开路灯、二次短路、灯电弧和二次过电压的保护，超时时间可调。MAX8785A通过将开关频率从高扫到低直到灯被点亮来保证灯的点亮。MAX8785A使用数字脉宽调制（DPWM）方法实现了10:1的调光范围。CCFL亮度可以通过CNTL引脚上的模拟电压或通过LSYNC处的外部信号来设置。最大开关频率和DPWM频率可以通过外部电阻器进行调整。MAX8785A栅极驱动器可以驱动通常用于高功率CCFL应用的大功率MOSFET。内部5.35V线性稳压器为MOSFET驱动器和大部分内部电路供电。MAX8785A采用薄型28引脚薄QFN封装，可在-40°C至+85°C的温度范围内工作。
