AD7091BCPZ-RL7模数转换器 - ADC中文资料

时间:2022-12-28 16:10:14 作者:小编 点击:


技术参数

品牌:ADI
型号:AD7091BCPZ-RL7

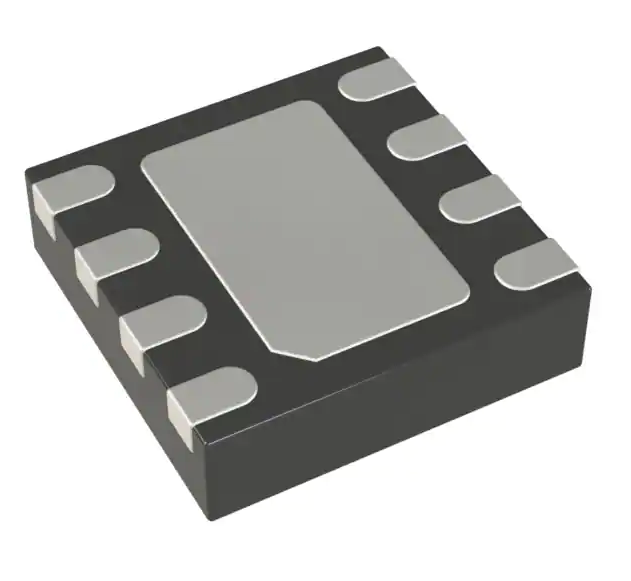

封装:DFN8
批号:19+
数量:5648
制造商:Analog Devices Inc.
产品种类:模数转换器 - ADC
RoHS:
系列:AD7091
安装风格:SMD/SMT
封装 / 箱体:SMD/SMT
分辨率:12 bit
通道数量:1 Channel
接口类型:3-Wire, QSPI, SPI
采样比:1 MS/s
输入类型:Single-Ended
结构:SAR
模拟电源电压:2.7 V to 5.25 V
数字电源电压:1.8 V to 5.25 V
SNR – 信噪比:69 dB
最小工作温度:- 40 C
最大工作温度:+ 125 C
输出类型:CMOS/TTL
商标:Analog Devices
参考类型:Internal
开发套件:EVAL-AD7091SDZ
DNL - 微分非线性:0.3 LSB
增益误差:+/- 1.2 LSB
INL - 积分非线性:+/- 0.6 LSB
工作电源电压:2.09 V to 5.25 V
Pd-功率耗散:142 uW
产品类型:ADCs - Analog to Digital Converters
工厂包装数量:3000
子类别:Data Converter ICs
单位重量:20 mg

AD7091是一个12位逐次逼近寄存器模数转换器(SAR ADC),提供超低功耗(通常在3 V和1 MSPS时为367μA)实现了快速的吞吐量(1 MSPS,50 MHz SCLK)。AD7091的工作电压为2.09 V至5.25 V供给AD7091还具有片上转换时钟以及高速串行接口。转换过程和数据采集使用CONVST信号和内部振荡器。AD7091具有串行接口,允许在转换后读取数据同时实现1MPS吞吐量。AD7091使用先进的设计和工艺技术,实现非常低的成本高吞吐量下的功耗。
