技术参数
| 品牌： | ADI |
| 型号： | AD6644ASTZ-65 |

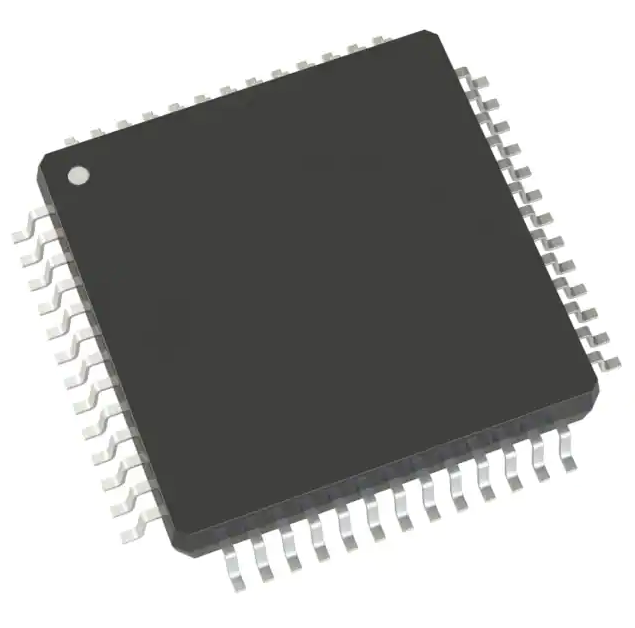

| 封装： | LQFP-52 |
| 批号： | 21+ |
| 数量： | 10000 |
| 制造商： | Analog Devices Inc. |
| 产品种类： | 模数转换器 - ADC |
| RoHS： | 是 |
| 系列： | AD6644 |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | LQFP-52 |
| 分辨率： | 14 bit |
| 通道数量： | 1 Channel |
| 接口类型： | Parallel |
| 采样比： | 65 MS/s |
| 输入类型： | Differential |
| 结构： | Pipeline |
| SNR – 信噪比： | 74.5 dB |
| 最小工作温度： | - 25 C |
| 最大工作温度： | + 85 C |
| 高度： | 1.4 mm |
| 输入电压： | 2.2 Vp-p |
| 长度： | 10 mm |
| 转换器数量： | 1 Converter |
| 功耗： | 1300 mW |
| 宽度： | 10 mm |
| 参考类型： | Internal |
| DNL - 微分非线性： | - 1 LSB/1.5 LSB |
| 增益误差： | +/- 10 %FSR |
| INL - 积分非线性： | +/- 0.5 LSB |
| 湿度敏感性： | Yes |
| ADC 输入端数量： | 1 Input |
| 工作电源电压： | 3.3 V, 5 V |
| Pd-功率耗散： | 1.5 W |
| 采样和保持： | Yes |
| 单位重量： | 374.500 mg |
AD6644是一种高速、高性能的单片14位模数转换器（ADC）。所有必要的功能，包括跟踪保持（TH）和参考-芯片提供完整的转换解决方案。AD6644提供CMOS兼容的数字输出。这是第三次宽带ADC系列中的一代，之前是AD9042（12位41 MSPS）和AD6640（12位65 MSPS，IF采样）。AD6644专为多信道多模接收机设计是模拟设备股份有限公司新SoftCell®收发器的一部分芯片组。AD6644实现了100 dB多音、无杂散动态范围（SFDR）。这次休息-通过性能减轻了多模光纤的负担数字接收机（软件无线电），通常受ADC。噪声性能优异；典型信号至-噪声比为74dB。AD6644也适用于单信道数字接收机设计用于宽带系统（CDMA，WCDMA）。通过过采样，可以放置谐波在分析带宽之外。过采样也有助于使用抽取接收机（如AD6620）将降低分析带宽中的噪声基底。通过用可预测的数字滤波器取代传统的模拟滤波器组件，现代接收机可以使用更少的射频组件，导致制造成本降低制造产量和改进的可靠性。AD6644基于模拟设备高速互补双极工艺（XFCB），多通路电路架构。单元封装在52导联中塑料低剖面四边形扁平封装（LQFP），由–25°C至+85°C。
