MAX1797EUA+T稳压器—开关式稳压器-型号参数

品牌：	MAXIM/美信
型号：	MAX1797EUA+T

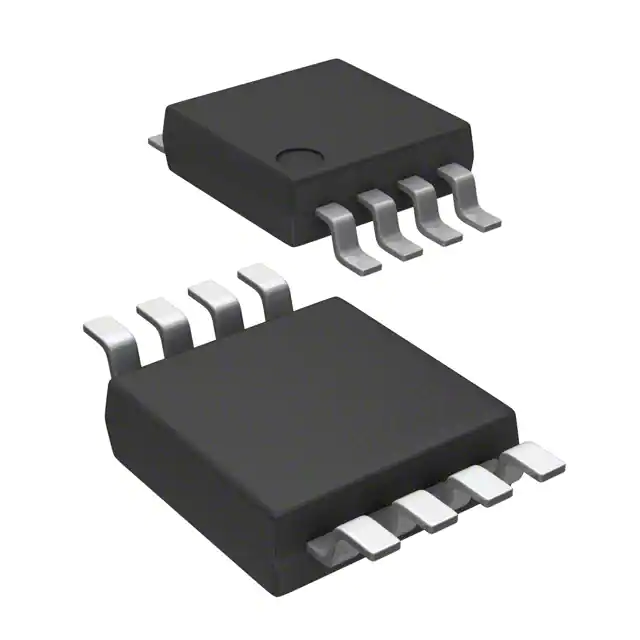

封装：	MSOP8
批号：	1914+
数量：	5000
制造商：	Maxim Integrated
产品种类：	稳压器—开关式稳压器
RoHS：	是
安装风格：	SMD/SMT
封装 / 箱体：	UMAX-8
拓扑结构：	Boost
输出电压：	2 V to 5.5 V
输出电流：	550 mA
输出端数量：	1 Output
输入电压（最小值）：	700 mV
输入电压（最大值）：	5.5 V
开关频率：	500 kHz
最小工作温度：	- 40 C
最大工作温度：	+ 85 C
系列：	MAX1797
零件号别名：	24 mg

MAX1795/MAX1796/MAX1797是用于小型便携式手持设备的高效升压DC-DC转换器。这些设备采用Maxim的TrueShutdown tm电路，在关机时可完全断开输出和输入，提高效率，并消除昂贵的外部组件。这三种设备还采用Maxim专有的LX阻尼电路，以降低噪声敏感应用中的EMI。为了增加系统内的灵活性，电池监测比较器（LBI/LBO）即使在DC DC转换器关闭时仍保持活动状态。输入电压范围为+0.7V至VouT，其中VoutC可以从+2V设置为+5.5V。启动保证从+0.85V。MAX1795/MAX1796/MAX1797具有复位、引脚可选的5V或3.3V输出。可以使用两个外部电阻将输出电压调整为其他电压。这三种器件的电流限制不同，允许针对不同负载优化外部组件：MAX1795、MAX1796和MAX1797的电流限制分别为0.25A、0.5A和1A
