技术参数
| 品牌： | MAXIM/美信 |

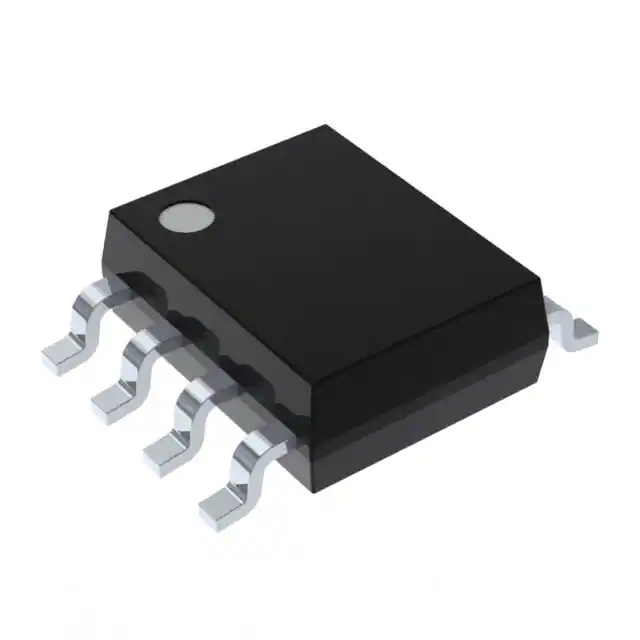

| 型号： | MAX3485CSA+T |
| 封装： | SOP8 |
| 批号： | 22+ |
| 数量： | 10000 |
| 制造商： | Maxim Integrated |
| 产品种类： | RS-422/RS-485 接口 IC |
| RoHS： | 是 |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | SOIC-8 Narrow |
| 系列： | MAX3485 |
| 功能： | Transceiver |
| 数据速率： | 10000 kb/s |
| 接收机数量： | 1 Receiver |
| 工作电源电压： | 3.3 V |
| 工作电源电流： | 1 mA |
| 最小工作温度： | 0 C |
| 最大工作温度： | + 70 C |
| 高度： | 1.5 mm (Max) |
| 输入电压： | 3.3 V |
| 长度： | 5 mm (Max) |
| 输出电流： | +/- 8 mA to +/- 60 mA |
| 输出电压： | - 7.5 V to + 12.5 V |
| 宽度： | 4 mm (Max) |
| Pd-功率耗散： | 727 mW |
| 传播延迟时间： | 22 ns |
| 零件号别名： | MAX3485 |
| 单位重量： | 143 mg |
MAX3483、MAX3485、MAX3486、MAX3488、，MAX3490和MAX3491是3.3V低功耗收发器，用于RS-485和RS-422通信。每个部分包含一个驱动器和一个接收器。MAX3483和MAX3488具有转换速率有限的驱动器，可将EMI和减少因端接不当引起的反射电缆，允许以数据速率进行无错误数据传输最高250kbps。部分转换速率受限MAX3486最高传输2.5Mbps。MAX3485、MAX3490和MAX3491传输速率高达10Mbps。驱动器受到短路电流限制并受到保护防止热关机造成的过度功耗将驱动器输出置于高阻抗状态的电路。接收器输入具有故障保护功能如果两个输入都打开，则保证逻辑高输出环行MAX3488、MAX3490和MAX3491具有全双工通信功能，而MAX3483、MAX3485和MAX3486设计用于半双工通信。
