技术参数
| 品牌： | MAXIM/美信 |
| 型号： | MAX3485ECSA+T |
| 封装： | SOP |
| 批次： | 新批次 |
| 数量： | 25000 |
| 制造商： | Maxim Integrated |
| 产品种类： | RS-422/RS-485 接口 IC |
| RoHS： | 是 |
| 安装风格： | SMD/SMT |

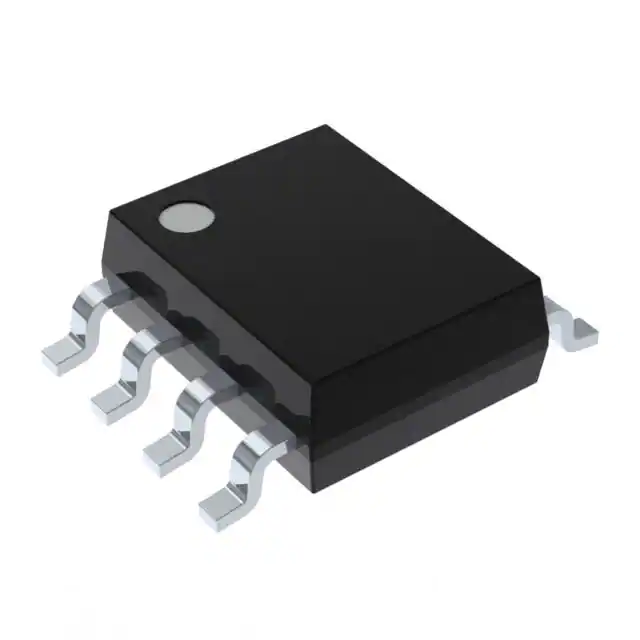

| 封装 / 箱体： | SOIC-8 |
| 系列： | MAX3485E |
| 功能： | Transceiver |
| 数据速率： | 10000 kb/s |
| 接收机数量： | 1 Receiver |
| 工作电源电压： | 3.3 V |
| 工作电源电流： | 1 mA |
| 最小工作温度： | 0 C |
| 最大工作温度： | + 70 C |
| 高度： | 1.5 mm (Max) |
| 输入电压： | 3.3 V |
| 长度： | 5 mm (Max) |
| 输出电流： | +/- 8 mA to +/- 60 mA |
| 输出电压： | - 7.5 V to + 12.5 V |
| 宽度： | 4 mm (Max) |
| Pd-功率耗散： | 727 mW |
| 传播延迟时间： | 22 ns |
| 零件号别名： | MAX3485E |
| 单位重量： | 540 mg |
MAX3483E系列中的设备（MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E）±15kV ESD保护，+3.3V，低功耗收发器RS-485和RS-422通信。每个设备包含一个驱动器和一个接收器。MAX3483E和MAX3488E具有转换速率有限的驱动器，可将EMI和减少不当端接电缆引起的反射，允许在数据速率高达250kbps。部分转换速率受限MAX3486E传输速率高达2.5Mbps，MAX3490E和MAX3491E以高达12Mbps的速率传输。所有设备都具有增强的静电放电功能（ESD）保护。所有发射器输出和接收器使用IEC 1000-4-2气隙保护输入至±15kV放电，±8kV，使用IEC 1000-4-2接触放电，人体模型为±15kV。驱动器受到短路电流限制并受到保护防止热关机造成的过度功耗将驱动器输出设置为高阻抗的电路状态接收器输入具有故障安全功能，如果两个输入都开路，则可保证逻辑高输出。MAX3488E、MAX3490E和MAX3491E具有全双工通信功能，和MAX3486E设计用于半双工通信。
