技术参数
| 品牌： | AD |

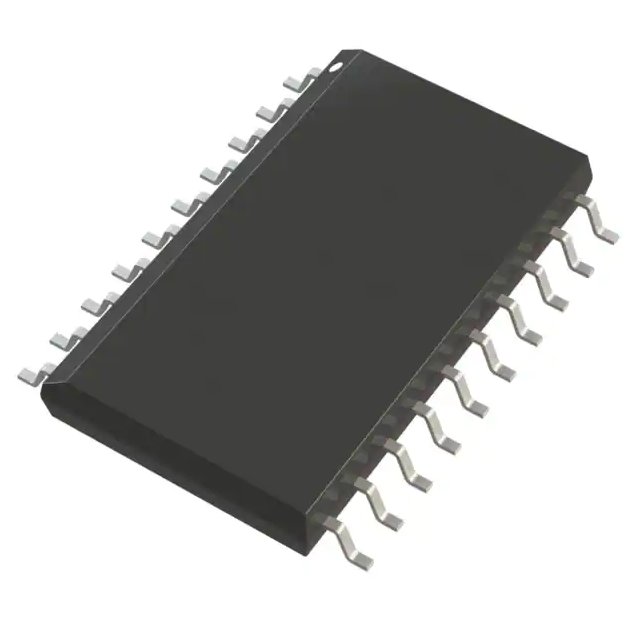

| 型号： | AD7248AARZ |
| 封装： | SOIC W |
| 批次： | 21+ |
| 数量： | 12000 |
| 制造商： | Analog Devices Inc. |
| 产品种类： | 数模转换器- DAC |
| RoHS： | 是 |
| 系列： | AD7248A |
| 分辨率： | 12 bit |
| 通道数量： | 1 Channel |
| 稳定时间： | 7 us |
| 电源电压-最大： | 16.5 V |
| 电源电压-最小： | 10.8 V |
| 最小工作温度： | - 40 C |
| 最大工作温度： | + 85 C |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | SOIC-20 |
| 转换器数量： | 1 Converter |
| 输出类型： | Voltage Buffered |
| 工作电源电流： | 9 mA |
| Pd-功率耗散： | 450 mW |
| 单位重量： | 801 mg |
AD7245A/AD7248A是业界的增强型标准AD7245/AD7248。改进包括操作从12 V到15 V电源，±1/2 LSB线性等级，更快界面时间和更好的满量程和参考变化VDD。其他功能包括扩展的温度范围商业和工业等级的操作。AD7245A/AD7248A是一个完整的12位电压输出，带输出放大器和齐纳电压的数模转换器参考在单片CMOS芯片上。无外部用户修剪需要达到完全指定的性能。这两个部分都与微处理器兼容，具有高速数据锁存器和双缓冲接口逻辑。AD7245A接受12位并行数据，加载到CS或WR的上升沿。AD7248A具有8位宽的数据总线，数据在两次写入操作中加载到输入锁存器。对于这两部分，异步LDAC信号传输数据从输入锁存器到DAC锁存器，并更新模拟输出AD7245A在DAC锁存器上也有CLR信号这允许实现诸如上电复位的特征。片上5V埋置齐纳二极管提供低噪声-DAC的温度补偿参考。对于单电源操作时，0 V至5 V和0 V至10 V的两个输出范围为可用，而这两个范围加上额外的±5V范围提供双电源。输出放大器具有-能够在2k范围内产生10V电压Ω 负载到GND。AD7245A/AD7248A采用线性兼容CMOS制造（第2页MOS），一种结合了具有低功耗CMOS逻辑的精密双极电路。这个AD7245A有一种小型、0.3英寸宽、24引脚DIP和SOIC和28个终端表面安装封装。AD7248A封装在一个小的0.3英寸宽的20引脚DIP和SOIC中20个终端表面安装封装。
