技术参数
| 品牌： | ADI 亚德诺 |
| 型号： | AD5203ARUZ100 |
| 封装： | BGA |
| 批号： | 21+ |
| 数量： | 10000 |
| 制造商： | Analog Devices Inc. |
| 产品种类： | 数字电位计 IC |
| RoHS： | 是 |
| 系列： | AD5203 |
| 电阻： | 100 kOhms |
| 温度系数： | 700 PPM / C |
| 容差： | 30 % |
| POT 数量： | Quad |
| 每 POT 分接头： | 64 |
| 弧刷存储器： | Volatile |
| 数字接口： | 3-Wire, SPI |
| 工作电源电压： | 2.7 V to 5.5 V |
| 工作电源电流： | 900 A |
| 最小工作温度： | - 40 C |
| 最大工作温度： | + 85 C |
| 安装风格： | PCB Mount |
| 端接类型： | SMD/SMT |

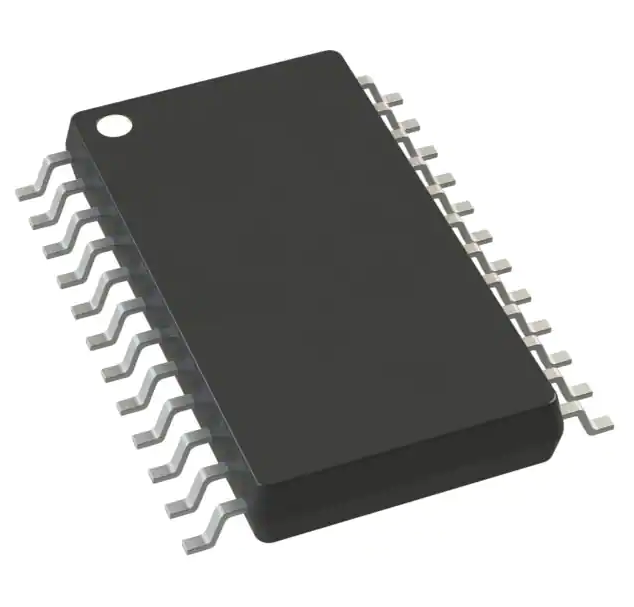

| 封装 / 箱体： | TSSOP-24 |
| 描述/功能： | 4-channel, 64-position digital potentiometer |
| 电源电压-最大： | 5.5 V |
| 电源电压-最小： | 2.7 V |
| 单位重量： | 212 mg |
AD5203提供64位数字四通道-可控可变电阻器（VR）装置。这些部件执行与电位计或变量相同的电子调节功能-电阻。AD5203包含四个自变量24引线SOIC和紧凑型TSSOP-24封装中的电阻器-年龄。每个部件都包含一个带有刮水器触点的固定电阻器在digi确定的点处抽头固定电阻值-tal代码加载到控制串行输入寄存器中。这个雨刮器和固定的电阻器相对于传输的数字代码线性变化进入VR锁存器。每个可变电阻器提供一个完整的A端子和刮水器或B端子和刮水器。固定的A-to-B端子电阻10kΩ, 或100 kΩ 具有±1%的通道-具有标称温度系数的通道匹配公差-温度为700 ppm/°C。每个VR都有自己的VR锁存器，用于保存其编程电阻值。这些VR锁存器从内部从标准加载的串行到并行移位寄存器3线串行输入数字接口。八个数据位组成时钟输入串行输入寄存器的数据字。数据字是其中前两位确定VR的地址最后6位是数据。串行数据输出串行寄存器另一端的引脚允许简单的菊花-在多个VR应用程序中链接，无需额外的外部解码逻辑。复位RS销通过将20H加载到VR锁存器中。SHDN销迫使电阻-或端子A上的端到端开路状态，以及将雨刮器短接至端子B，达到微瓦功率关闭状态。当停机返回逻辑高时先前的闩锁设置使雨刮器处于相同的电阻设置-停堆前。
AD5203有窄机身P-DIP-2424引线表面安装封装，紧凑型1.1mm薄TSSOP-24包。保证所有部件工业温度范围从-40°C扩展到+85°C。对于引脚兼容的更高分辨率应用，请参见256-定位AD8403产品。
