技术参数
| 品牌： | MAXIM |
| 型号： | MAX14866UTM+ |
| 封装： | TQFN48 |
| 批号： | 22+ |
| 数量： | 2500 |
| 制造商： | Maxim Integrated |
| 产品种类： | 模拟开关 IC |
| RoHS： | 是 |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | TQFN-48 |
| 通道数量： | 16 Channel |
| 配置： | 16 x SPST |
| 导通电阻—最大值： | 13 Ohms |
| 电源电压-最小： | 1.7 V |
| 电源电压-最大： | 5.5 V |
| 最小双重电源电压： | - |
| 最大双重电源电压： | - |
| 运行时间—最大值： | 4 us |
| 空闲时间—最大值： | 4 us |
| 最小工作温度： | 0 C |
| 最大工作温度： | + 85 C |
| 系列： | MAX14866 |
| 电源类型： | Single Supply |
| 商标： | Maxim Integrated |
| 电源电流—最大值： | 8.5 mA |
| Pd-功率耗散： | 3200 mW |
| 产品类型： | Analog Switch ICs |
| 工厂包装数量： | 260 |
| 子类别： | Switch ICs |
MAX14866是一款16通道高压（HV）模拟SPST开关，主要用于超声应用中的高压多路传输。
MAX14886在一个非常低的电压支持（+5V）下工作，不需要专用的高压电源，从而节省了成本并简化了系统。此外，对于探针内应用，高压电源不需要与探针换能器头中的MAX14866相关联，MAX14866具有一流的带宽（高达50MHzl，电荷注入（<100pC））和线性传输输入范围（高达210VpkPk）性能。低信号开关Rpson通常在OV周围约为70，并且在整个输入范围内保持平坦，从而确保了非常好的线性。
无闩锁的sOl（绝缘体上的硅）技术和宽的模拟范围导致在超声系统中由于负载的谐振特性而发生的下冲和过冲期间具有极高的不确定性。
交换机的状态可以通过高速SPI接口（最高30MHz）进行单独控制。支持菊花链架构。
或者，开关也可以用全局控制信号（SET和CLR）控制，用于组选择或重新放置应用。
MAX14866有两种不同的封装：晶圆级封装（WLP）和TOFN。110凸块WLP尺寸仅为5.53 x 5.47mm，导致小于1.9mm/沟道的占地面积，并允许非常高的集成水平，这对探针内应用尤其有利。

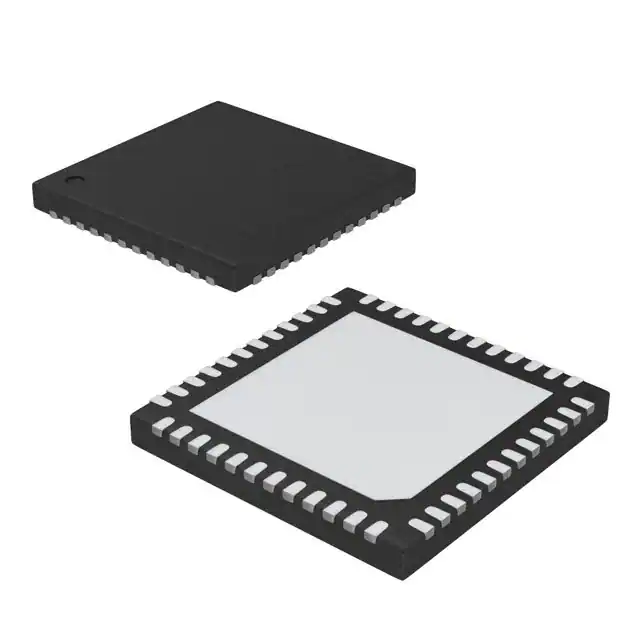

TOFN封装的尺寸为行业标准的48引脚、7mm x 7mm封装。
